一．概述

傳統的礦用皮帶機使用變頻器驅動異步電動機的方案，存在驅動穩定性差、傳動效率低、主從功率分配不平衡、能耗高等缺點。隨著永磁直驅技術和變頻技術的快速發展，礦石運輸方案效率更高、功耗更低、可靠性更好、傳輸距離更遠、多機主從同步性能也更強。本文介紹優利康YDS8000系列變頻器在煤礦皮帶機設備上的永磁直驅做功率平衡的應用方案。

二．方案內容

電機型號為外轉子滾筒一體式永磁同步電機（14.67hz/44rpm,240A），變頻器型號為YDS8160 T4N。

設備工藝介紹：

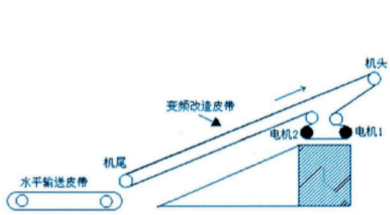

圖一：皮帶機示意圖

其中變頻器2臺，控制電機1和電機2。

2臺電機控制方式分別各為主機速度控制，和從機轉矩控制。中間采用模擬量連接。

主機發送2個模擬量命令，速度和轉矩命令給從站。達同步性能，要求速度變動率5%。

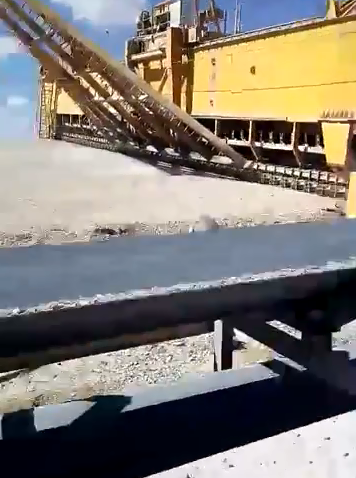

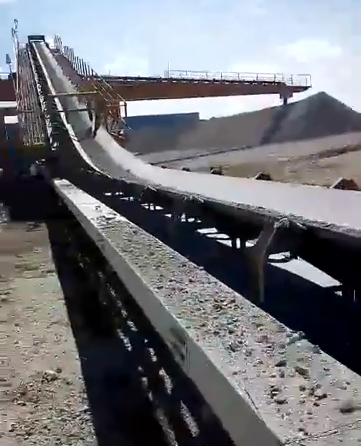

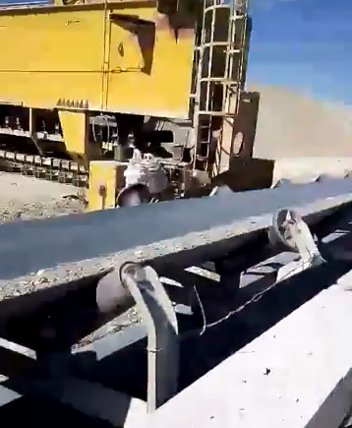

皮帶機現場調試照片：

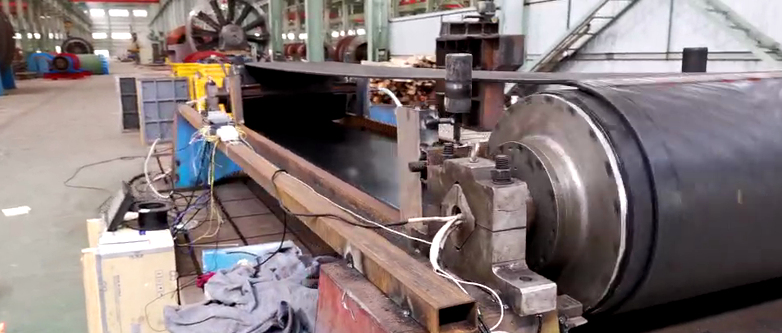

工廠安裝調試過程

三．總結

(1):運送過程皮帶和滾輪平順，變頻器運行電流穩定在240A左右不波動。

(2):變頻器配合系統的工頻運行旁路功能，切換過程變頻器不受干擾。

(3):變頻器啟動電流，在皮帶滿載情況可啟動，電流瞬間在360A左右。

(4):變頻器和控制器接口，通訊和監控動作正常，無干擾或斷線現象。

(5):啟動和停止過程，皮帶動作平緩，無滑車或滾輪振動現象。
